La sonorisation automobile
Retour au sommaire sono

Les hauts parleurs

-1- Les kits éclatés.
-2- Technique sur le montage.
-3- Montage en portière.

- 1 - les kits éclatés :

On appelle kit éclaté un ensemble de 2 ou 3 haut-parleurs (selon le nombre de voies) qui reproduisent chacun d'eux une plage de fréquence donnée. Ainsi un kit éclaté 3 voies est constitué comme suit :

Le plus grand reproduit le grave (de 13 à 25 cm).
Le moyen pour la reproduction des médiums (de 8 à 13 cm)
Le plus petit (environ 4 cm) pour reproduire les aigus.

La petite boite noir est un filtre cliquez ici.

Ces 3 haut-parleurs sont à placer avec précaution. Le reproducteur de grave peut se mettre dans l'emplacement d'origine en bas de portière. Celui des médiums à mi-hauteur de la portière et diriger légèrement vers l'oreille. Quant au tweeter il faut qu'il soit en haut, au niveau du tableau de bord et dirigé vers l'oreille.

Un bon exemple d'emplacement de kit éclaté pour l'avant. Deux woofers pour les graves sont placés dans le bas de portière (avec une belle adaptation pour les fixer). Repérez au niveau de la flèche rouge le tweeter, petit mais très bien placé, et bien dirigé vers l'oreille. Remarquez le kit 2 voies au sol : une merveille.

- 2 - Technique sur le montage:

Si vous achetez une paire de kits éclaté, c'est certainement pour avoir quelque chose de plus correct que le coaxial. Le montage est cependant un peu plus complexe.

Première chose, si votre kit est fourni avec un filtre ou si vous avez les moyens d'en acheter un, il est fortement recommandé de l'utiliser, cela va de soit ; chaque reproducteur aura sa plage de fréquence et les basses fréquences n'iront pas au tweeter (pour ne pas le griller), tandis que les hautes fréquences n'iront pas au woofer (il ne risque pas de griller mais d'être endommagé).

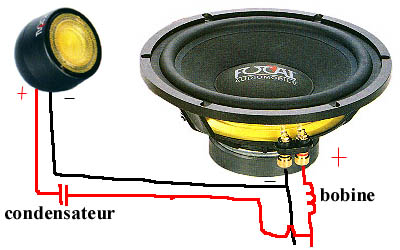

Voici, vite fait, le branchement possible d'un kit éclaté 2 voies lorsque vous n'avez pas de filtre ; la capacité sert de filtre passe-haut et la bobine de filtre passe-bas.

Vous pouvez vous référer aux schémas de câblage de filtre dans la rubrique filtre.

Attention aussi au branchement hors phase (+ sur -, et - sur +) qui ne rendra aucun grave et il n'en sortira que du médium "criard". Il faut donc faire correspondre le + avec le +, et le - avec le - ; ou le rouge avec le rouge, et la masse avec la masse.

- 3 - Montage en portière:

Si vous décidez de monter un kit éclaté sur une portière, pour obtenir la meilleure acoustique possible, c'est pas toujours évident.

Le problème c'est que la tôle avec la pression acoustique, elle vibre, et ça peut vibrer fort, et faire vibrer les plastiques qui sont fixés sur la portière (poignée de fenêtre, de porte ...)

Pour résoudre ce problème de vibration, soit vous trouvez une solution perso, soit vous faites appel à un produit commercialisé et qui est très efficace.

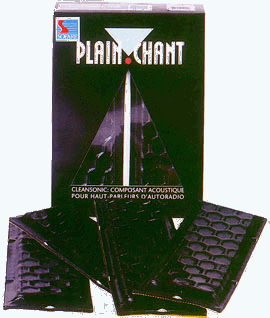

Il s'agit de petites plaquettes (25*10cm) qui se colle sur la tôle à l'intérieur de la portière, derrière l'emplacement du haut-parleur.

Il amortit les ondes arrières, diminue les distorsions, les vibrations, et augmente le gain, avec une courbe gain en fonction de la fréquence plus régulière.
