- 1 - Pourquoi un
caisson ?
- 2 - Le concept de Bass-Reflex
- 3 - La formule magique
- 4 - Les matériaux
- 1 - Pourquoi
un caisson
?
Vous n'êtes pas sans
savoir que c'est l'excursion de la membrane qui crée une pression.
Logiquement, à chaque mouvement de la membrane vers l'avant pour
produire une surpression, il est généré, en même temps, une dépression
dans la partie arrière du haut-parleur. De même, en cas de retour
de la membrane vers le saladier, il se génère une surpression
côté interne et une dépression côté externe du haut-parleur.
Si l'on suspendait un haut-parleur sans le monter
ni en caisson ni même sur une paroi plane, ces deux trains d'onde
parfaitement symétriques et simplement décalés de 180° en phase
interféreraient l'un sur l'autre au détriment du rendement d'une
part, et de la qualité acoustique d'autre part.
C'est la raison pour laquelle il est
capital d'isolé le haut-parleur en ce qui concerne sa partie avant
et sa partie arrière. D'où la nécessité de le monter sur une paroi
plane.
- 2 - Le
concept de Bass-Reflex

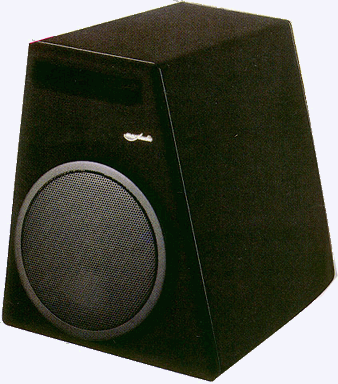

Le principe consiste
à utiliser l'onde arrière au travers d'un évent qui communique
avec l'extérieur, et dont l'accord (diamètre, placement dans le
caisson, longueur) est soigneusement déterminé de manière à minimiser
les interférences.
On peut donc considérer qu'il s'agit du moyen
le plus efficace pour la reproduction du grave. Le seul problème,
c'est que c'est aussi le plus complexe à réaliser.
Le montage Bass-Reflex nécessite un haut-parleur
avec une faible excursion de membrane (d'où l'importance de
savoir quel sera le montage pour un haut-parleur) ; ce montage
permet de descendre à des fréquences inférieures à celles qu'on
auraient avec un caisson clos.
- 3 - La
formule magique
Je vous l'ai dis, le montage Bass-Reflex est
complexe, ne serait-ce que par le calcul de l'évent de décompression.
En effet celui-ci doit avoir une longueur bien déterminée en
fonction de son diamètre, du volume du caisson et de la fréquence
de résonance voulue.
Ci-contre, vous
apercevez la formule magique (et en français) pour calculer
la longueur idéale de l'évent de décompression en fonction
de plusieurs paramètres :
Le diamètre de l'évent de décompression
qu'on souhaite (c'est à vous de choisir une valeur,
par exemple D=7,5cm)
Le volume du caisson (par exemple Vb=0.042m3
soit 42 litres)
La fréquence de résonance (Fb=40 Hz)
lgr=(23,622*D²)/(Fb²*Vb)-0,732*D
lgr=(23,622*7,5²)/(40²*0,042)-0,732*7,5
lgr=1328,7375/67,2-5,49
lgr=14,3 cm
- 4 - Les
matériaux

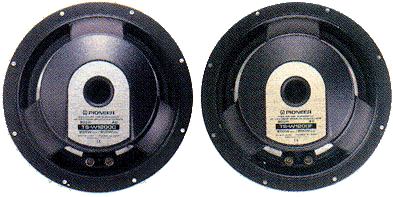

Acheter le bon subwoofer, celui qui se monte
en caisson et non pas en Free Air. Nous avons vus que la membrane
d'un haut-parleur monté en caisson a une faible excursion,
un petit mouvement suffira à reproduire un son fort et grave.
Au contraire, en Free Air, la membrane a une excursion gigantesque,
dans le but de reproduire un son grave dans un volume considéré
infini. Certains fabricants font la distinction entre les
deux.

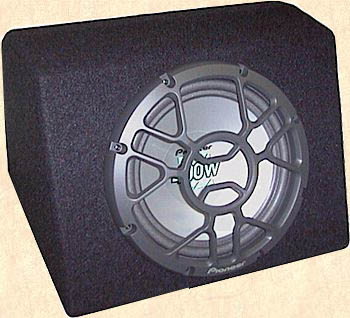

Le caisson n'est rien d'autre qu'une "boîte"
avec un trou où on met le subwoofer. Attention car ce caisson
doit avoir, selon les caractéristiques du haut-parleur, un
volume bien précis. Si vous décidez de faire le caisson vous-même,
ce qui est un mérite pour son installation sono, mais aussi
pour que vous puissiez lui donner la forme qu'il vous plaît,
voici les différentes étapes à suivre :
la première chose à faire est d'assembler les plaques
de médiums. En effet, ce n'est pas avec du contreplaqué ou de l'aggloméré
qu'on construit un caisson, le matériau utilisé est du médium :
il s'agit d'un mélange compressé de bois et de carton, ce matériau
a l'avantage d'être insonorisant. L'épaisseur de la plaque n'est
pas sans importance, il faut au minimum du 18 mm pour les subwoofers
de 20 et 25 cm, du 20 mm pour les 30 cm, du 25 à 40 mm (soit 2 plaques
de 20 mm d'épaisseur chacune) pour les subs de 38 et 46 cm.
Une fois les plaques découpées selon le volume
désiré, assemblez-les en faisant attention aux joints, le caisson
doit être parfaitement étanche sous peine de malformation sonore.
Mettez ensuite une plaque de mousse acoustique
à l'intérieure du caisson pour insonoriser au mieux (et éviter le
retour des ondes à l'arrière du subs, sinon distorsion).
Ceci fait, vous pouvez décorer le caisson de moquette
ou autre.
Ensuite, vous pouvez visser le bornier de connexion
aux haut-parleurs sur le caisson.
Enfin, vissez le ou les subwoofer(s) aux emplacements
prévus (par vous-même bien sûr).
